Où est le connecteur du ventilateur boitier ? [RESOLU]

Accueil Forums Ordinateur et périphériques L’entretien / la réparation / la maintenance de votre ordinateur Où est le connecteur du ventilateur boitier ? [RESOLU]

  • Ce sujet contient 6 réponses, 2 participants et a été mis à jour pour la dernière fois par AvatarAZAMOS, le il y a 1 mois.
  • Créateur
    Sujet
  • #61981
    AvatarGalatoni 3
    Participant

    Bonjour,

    j'ai besoin de l'information suivante.

    Sur ma carte mère GIGABYTES GA-B85M-HD

    BIOS version F6

    J'ai besoin de savoir où est l'emplacement exact du connecteur d'alimentation pour brancher le ventilateur de boitier qui est à l'arrière du boitier sur ma carte mère.

    Merci d'avance de la réponse.

    Cordialement

    Christian



Viewing 6 replies - 1 through 6 (of 6 total)
  • Auteur
    Réponses
  • #61983
    AvatarAZAMOS
    Maître des clés

    Bonjour Galatoni 3, :bye:

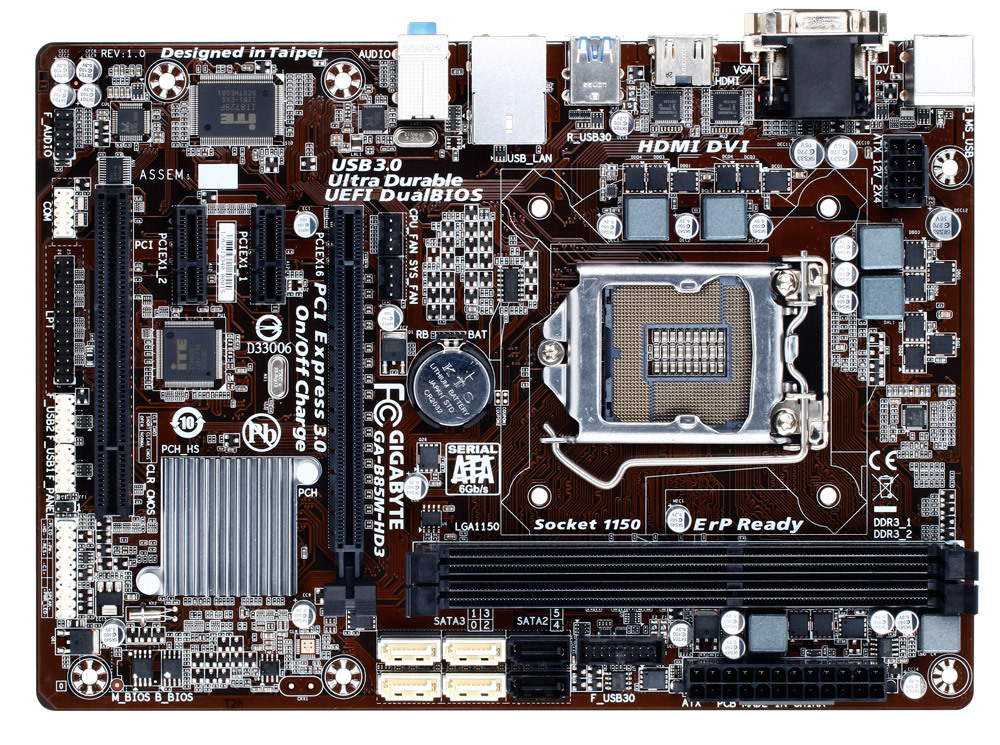

    Il n'y a qu'un seul port pour ventilateur (SYS_FAN) sur cette carte mère, situé juste à coté du port "CPU_FAN" où est branché ton ventirad. Ils sont placé contre le port PCI-Express servant à connecter une carte graphique.

    https://static.gigabyte.com/StaticFile/Image/Global/0dce5799c7042f92af12931c57d0ad70/Product/8042/png/1000

    Qui cherche trouve, mais encore faut-il chercher au bon endroit !


    JE NE DONNE PLUS D'AIDE SUR LES PC SOUS WINDOWS 10

    #61984
    AvatarAZAMOS
    Maître des clés

    Re,

    Au cas où tu aurais déjà un ventilateur de façade qui y est déjà connecté : https://www.cdiscount.com/informatique/ventilation-refroidissement/27cm-cable-en-y-ventilateur-pwm-vers-3x-ventilateu/f-10789-auc0740385056512.html

    :-)

    Qui cherche trouve, mais encore faut-il chercher au bon endroit !


    JE NE DONNE PLUS D'AIDE SUR LES PC SOUS WINDOWS 10

    #61987
    AvatarGalatoni 3
    Participant

    Bonjour AZAMOS et merci beaucoup pour la réponse rapide.

    En effet j'ai repéré le port SYS_FAN à coté du port CPU_FAN juste au-dessus du port CPI de la carte graphique.

    Cependant il y a 4 pins alors que le ventilateur n'a que 3 pins, de plus il n'y a pas de détrompeur sur le port SYS_FAN. Ce qui fait que j'ai un peu peur de faire une bétise car j'ai fait cela sur un autre PC et le ventilateur c'est mis à fumer et ma carte mère à grillée.

    Merci pour le lien du câble.

    C'est quand même embêtant.

    Christian



    #61992
    AvatarAZAMOS
    Maître des clés

    Si-si... il y a bien un détrompeur sur le port SYS-FAN (en tout cas à l'origine. Au pire (en prenant référence sur l'image que j'ai mis plus haut) les trois connecteurs à brancher sont ceux du haut (donc au plus proche du CPU-FAN), logement du détrompeur coté port PCI-Express.

    Il est normal que ton ventilo n'ai que trois pin et le connecteur sur la CM en ait 4 : c'est pour certains ventilateurs particuliers, tel les RGB. :-)

    Qui cherche trouve, mais encore faut-il chercher au bon endroit !


    JE NE DONNE PLUS D'AIDE SUR LES PC SOUS WINDOWS 10

    #61993
    AvatarGalatoni 3
    Participant

    Merci AZAMOS,

    effectivement le détrompeur est bien là. Je ne l'avais pas vu car il est noir ( c'est normal ) sur un fond noir et sous les pins, c'est OK. Merci aussi pour la précision sur l'emplacement des 3 connecteurs.

    Merci beaucoup pour ton aide précieuse.

    Le sujet est résolu.

    Christian



    #61994
    AvatarAZAMOS
    Maître des clés

    Avec plaisir. :-)
